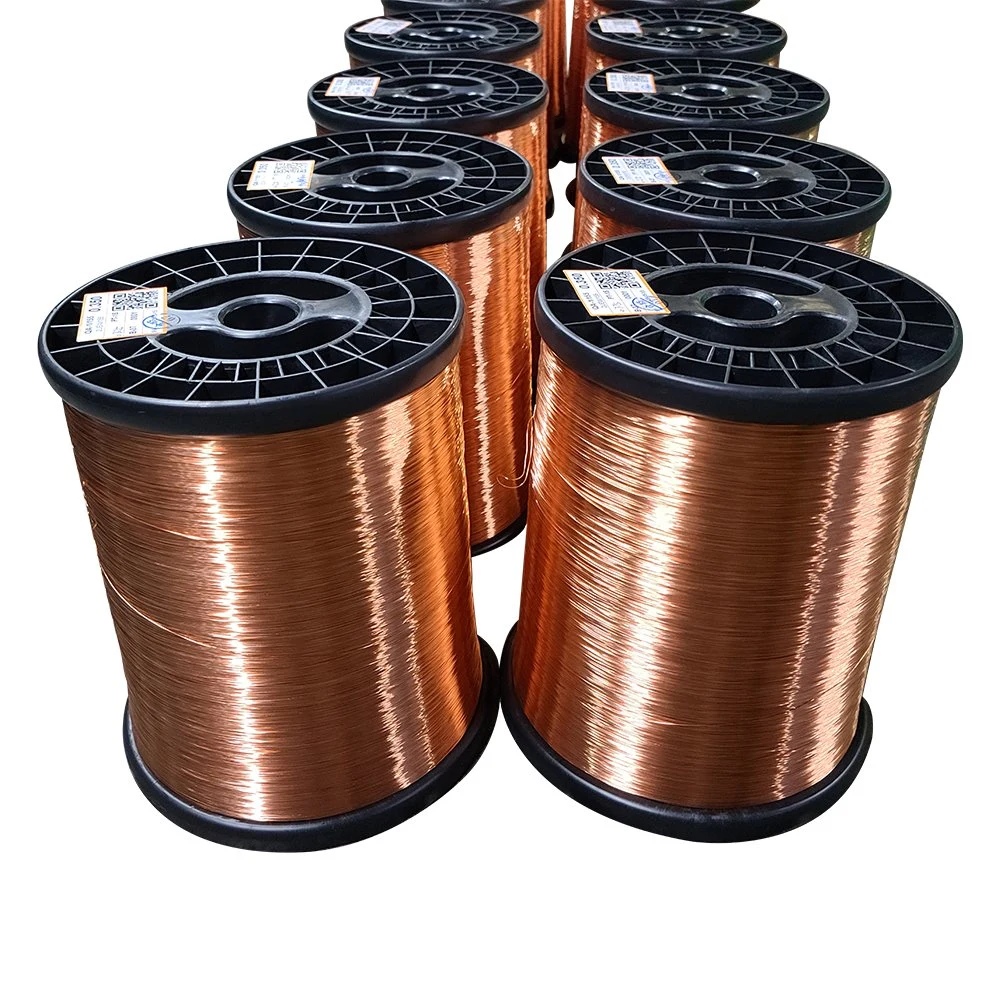

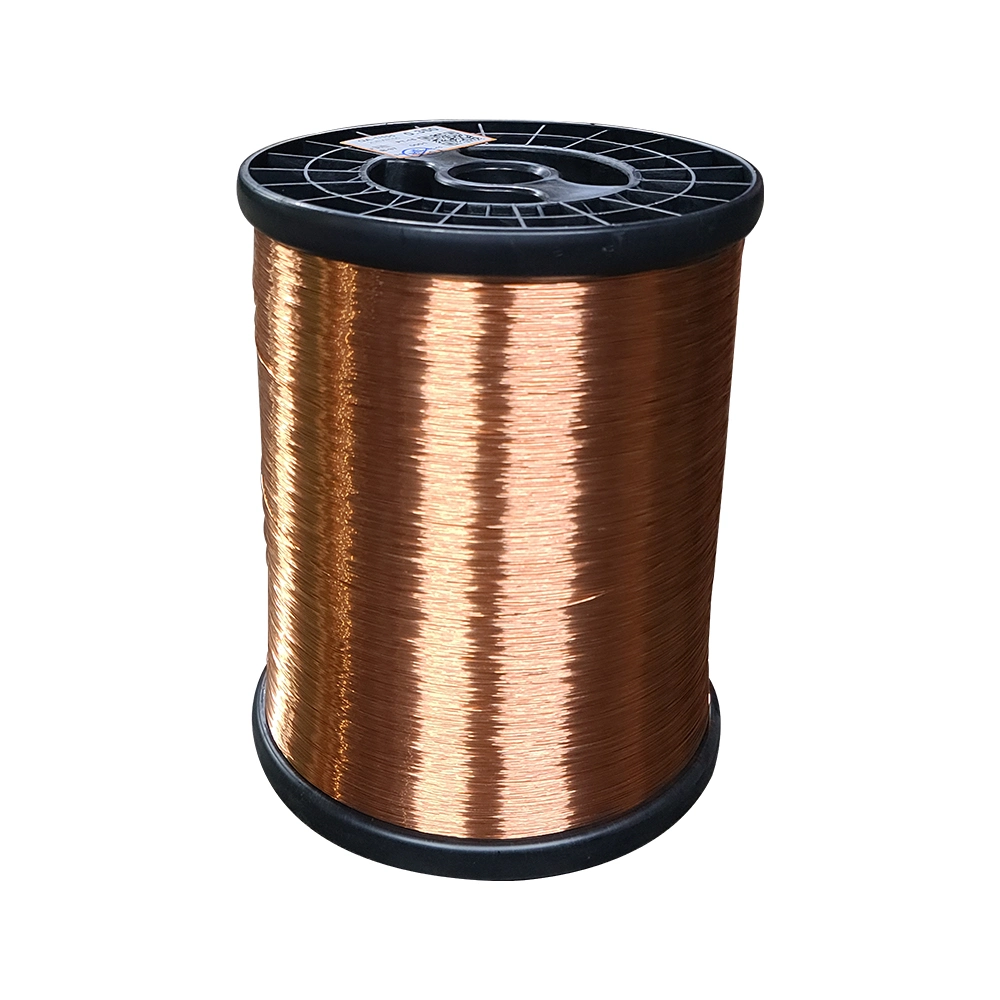

EvaluacióN de la clase de alambre esmaltado 130 Bobina bobinado del rotor del motor
Especificaciones:
DiáMetro:De 0,13 mm-1.50mm
Clase téRmica: clase 130
Marca:Modelo QACCA / UEWCCA
Detalle:
Adopte de aluminio revestido de cobre como conductor.Su funcióN es entre cobre Y aluminio y combinar el rendimiento de buena conductividad del cobre y aluminio ligera ventaja.Los úLtimos añOs, alambre de aluminio revestido de cobre esmaltado es probado por los usuarios y certificóQue puede sustituir el cable de cobre esmaltado, que abastece gran oportunidad de negocios y el amplio mercado.
Cable de aluminio revestido de cobre esmaltado (ECCA wire) tienen caracteríSticas obvias en comparacióN con el cable de cobre esmaltado:
Un peso ligero.
La densidad de ECCA es de 1/3 de alambre de cobre en el mismo tamañO.Efectivamente reduce el peso de la bobina, y mejora el rendimiento del producto en Bobina de audio de la industria.
Bueno de la resistividad de CC.B.
ECCA de resistividad de CC es 1,5 veces el cable de cobre esmaltado.Bajo la condicióN de la misma resistencia, su diáMetro es de alrededor de 1,2 veces el Cable de cobre esmaltado, pero su peso es de sóLo 1/2 veces de cobre esmaltado de cable.
C. un buen Rendimiento de la soldadura
Como el cobre claded en la superficie, que tiene el mismo rendimiento de la soldadura en alambre de cobre, no requieren tratamiento especial de la soldadura en alambre de aluminio.
Menor coste.D.
ECCA cable puede reducir un 30% al 50% del coste de produccióN en comparacióN con el cable de cobre esmaltado.
Cable de aluminio revestido de cobre esmaltado de las aplicaciones:
Un adoptado para hacer de la bobina bobinado que requieren de peso ligero, el aumento de conductividad de calor, el buen DesempeñO.Especialmente se utiliza para hacer de la bobina bobinado para la transferencia de alta frecuencia.
B.Transformador de alta frecuencia, comúN transformador, bobina de induccióN, el motor, motor de electrodoméSticos, y el pequeñO motor.
C.PequeñO rotor del motor
La bobina de audio.D.
La bobina de desviacióN displayer.E.
La bobina de desmagnetizacióN.F.
Dentro de la bobina móVil.G., ver parte de la unidad
H.Otros productos especiales
El cobre// ALUMIMUM ECCA tabla comparativa
El cobre | ECCA | Al. | El cobre | ECCA | Al. | El cobre | ECCA | Al. | El cobre | ECCA | Al. | El cobre | ECCA | Al. |
0.03 | 0.036 | | 0.17 | 0.208 | | 0.36 | 0.44 | 0.46 | 0.66 | 0.81 | 0.85 | 1.5 | 1.85 | 1.9 |
0.04 | 0,048 | | 0.18 | 0.221 | | 0.37 | 0.45 | 0.47 | 0.7 | 0.86 | 0.9 | 1.55 | 1.91 | 2 |
0.05 | 0.06 | | 0.19 | 0,233 | | 0.38 | 0.47 | 0,49 | 0.75 | 0.92 | 0.95 | 1.6 | 1.97 | 2.05 |
0.06 | 0.072 | | 0.2 | 0.245 | | 0.39 | 0.48 | 0.5 | 0.8 | 0.98 | 1 | 1.65 | 2.04 | 2.1. |
0.063 | 0,076 | | 0.21 | 0.258 | | 0.4 | 0,49 | 0.51 | 0.85 | 1.04 | 1.1. | 1.7 | 2.1. | 2.15 |
0.07 | 0,083 | | 0.212 | 0.26 | | 0.41 | 0.5 | 0,52 | 0.9 | 1.1. | 1.15 | 1.75 | 2.16 | 2.25 |
0,071 | 0,085 | | 0.224 | 0.275 | | 0,42 | 0,52 | 0.54 | 0.95 | 1.17 | 1.2 | 1.8 | 2.22 | 2.3. |
0.8 | 0.096 | | 0.23 | 0.283 | | 0.43 | 0.53 | 0.55 | 1 | 1.23 | 1.25 | 1.85 | 2.29 | 2.35 |
0.9 | 0,108 | | 0.25 | 0,306 | | 0.44 | 0.54 | 0.56 | 1.05 | 1.3 | 1.35 | 1.9 | 2.35 | 2.45 |
El cobre | ECCA | Al. | El cobre | ECCA | Al. | El cobre | ECCA | Al. | El cobre | ECCA | Al. | El cobre | ECCA | Al. |
0.1 | 0.121 | | 0.27 | 0.33 | 0.34 | 0.45 | 0.55 | 0.57 | 1.1. | 1.36 | 1.4 | 1.95 | 2.41 | 2.5 |
0.11 | 0,133 | | 0.28 | 0.34 | 0.36 | 0.46 | 0.56 | 0.59 | 1.15 | 1.42 | 1.5 | 2 | 2.47 | 2.55 |
0.112 | 0,136 | | 0.29 | 0.35 | 0.37 | 0.47 | 0.58 | 0.6 | 1.2 | 1.48 | 1.55 | 2.05 | 2.53 | 2.6 |
0.12 | 0.146 | | 0.3 | 0.36 | 0.38 | 0.48 | 0.59 | 0.61 | 1.25 | 1.54 | 1.6 | 2.1. | 2.59 | 2.7 |
0,125 | 0,152 | | 0.31 | 0.38 | 0.4 | 0,49 | 0.6 | 0.63 | 1.3 | 1.6 | 1.65 | 2.15 | 2.65 | 2.75 |
0.13 | 0.158 | | 0.32 | 0.39 | 0.41 | 0.5 | 0.61 | 0.64 | 1.35 | 1.66 | 1.7 | 2.2 | 2.72 | 2.8 |
0.14 | 0.171 | | 0.33 | 0.4 | 0,42 | 0.55 | 0.68 | 0.7 | 1.37 | 1.69 | 1.75 | 2.25 | 2.78 | 2.85 |
0.15 | 0.183 | | 0.34 | 0,42 | 0.43 | 0.56 | 0.69 | 0.72 | 1.4 | 1.73 | 1.8 | 2.3. | 2.84 | 2.95 |
0.16 | 0.196 | | 0.35 | 0.43 | 0.45 | 0.63 | 0.78 | 0.81 | 1.45 | 1.79 | 1.85 | 2.35 | 2.9 | 3 |
